アンカーボルトの位置出しは以前の記事（アンカーボルト位置出し 基本と手順）で解説しましたが、どれだけ丁寧に墨出し・固定をしても、「気づいたらズレていた」という事態は起こります。
正直に言うと、僕も新人の頃、配筋検査でセットプレートのズレを指摘されて血の気が引いた経験があります。問題は、それに「いつ」気づくかで、取れる対応がまったく違うということです。そしてもうひとつ、多くの若手が誤解しているポイントがあります。それは「アンカーボルトがズレていたら増し打ちすればいい」という発想です。
結論から言うと、それは半分正解で半分間違いです。この記事では、まず「位置ズレ」と「増し打ち」がどう違うのかを整理したうえで、実際によくある3つの発見パターンごとに、正しい対応を順を追って解説します。
こんな場面、心当たりありませんか？
パターン1：配筋検査で気づく（打設前・一番救いがある）

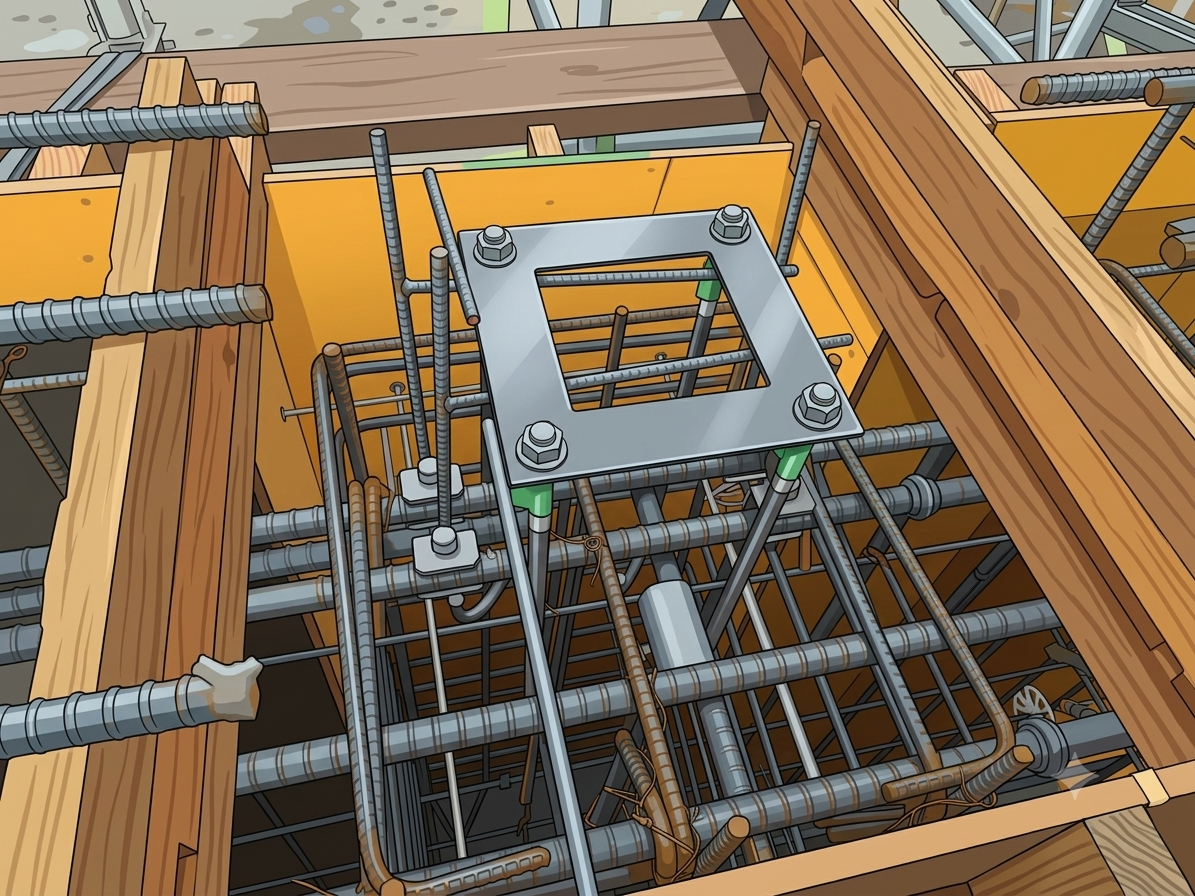

基礎の配筋検査で監理者がアンカーボルトのセットプレートを覗き込み、「これ、通り芯から結構寄ってない？」と指摘される場面です。原因の多くは、周辺の主筋・スターラップが密集してセットプレートを組み終えたあとに、配筋作業の中で誰かが足をかけたり、鉄筋を通す際に押してしまったりすることです。
パターン2：型枠建て込み時・打設直前に気づく（一番焦るタイミング）
型枠を建て込んで、生コン車が現場に向かっている最中に「あれ、テンプレートのボルト穴とセットプレートの位置が合わない」と気づくパターンです。原因は、型枠建て込み時にセットプレートを固定していた仮設材が緩んでいた、あるいは型枠自体の建て込み精度が出ていなかったことが多いです。
パターン3：脱型後・鉄骨建方前の確認測量で気づく（一番厄介・後戻りしにくい）
脱型して墨出しをやり直したときや、鉄骨建方前の基礎確認測量で「ボルトの出が図面より長い（＝埋込みが足りていない）」「アンカーボルトが基礎の外側に寄りすぎていて、へりあきが足りない」と判明するパターンです。コンクリートが硬化済みのため、対応の選択肢が一気に狭まります。
ここで大事な注意点があります。パターン1・2は「打設前」なので、増し打ちの話ではありません。まだ固まっていないので、位置を直接調整すればいいだけです。増し打ちが実際に検討対象になるのは、基本的にパターン3、つまりコンクリートが硬化したあとの話です。この違いを押さえずに読み進めると、あとの話がすべてズレてしまうので、次の章でしっかり整理します。
大前提：「位置ズレ」＝「増し打ちで直す」ではありません
ここが今回いちばん伝えたいポイントです。現場で一番突っ込まれやすい部分でもあります。
コンクリート硬化後の「水平方向の位置ズレ」は、コンクリートを増し打ちしても直りません。当たり前ですが、ボルトが横に動くわけではないので、周りにコンクリートを足しても位置そのものは変わらないのです。
増し打ちが効くのは、次の2つのケースです。
- 埋込み不足（ボルトの出が長すぎる） → 基礎の天端を打ち増して埋込み深さを稼ぐ「天端増し打ち」
- へりあき・かぶり不足（外側に寄りすぎている） → 基礎の側面を太らせて必要なへりあきを確保する「断面増し打ち」
一方、純粋な「水平位置ズレ」への対応は、増し打ちとは別の引き出しになります。
- ベースプレート（BP）の穴径（クリアランス）内で吸収できないか確認する
- BPを長穴加工して逃がす
- 座金（ワッシャー）を大きいものや角座金に替えて補強する
- アンカーボルト自体を曲げ起こして位置を合わせる「台直し」（原則は厳禁ですが、程度によっては設計者との協議対象になります）
- あと施工アンカー（ケミカルアンカー等）への変更
そして、パターン1・2のように打設前に気づいた場合は、そもそもコンクリートが固まっていないので、単純に固定金具を緩めて再度位置出しをするだけです。これは「修正」であって「増し打ち」ではありません。ここを混同すると、監理者や鉄骨屋と話すときに話がかみ合わなくなるので、しっかり区別しておきましょう。
まず確認すること：自己判断で是正しない
一番大事なことを先に言います。
増し打ちできるかどうかも、位置ズレをどう吸収するかも、現場監督の自己判断だけで決めてはいけません。
正直に言います。ズレを見つけた瞬間、「なんとか監理者にバレる前に自分で直せないか……」と頭をよぎるはずです。僕自身、新人の頃はそのプレッシャーで胃が縮む思いを何度もしました。
ですが、勝手な是正や隠蔽は絶対にNGです。アンカーボルトはベースプレートを介して柱脚の応力を基礎に伝える重要な部材で、位置や埋込み長さは構造計算・意匠図・鉄骨製作図の前提になっています。あとから鉄骨建方で柱が入らなくなった瞬間、原因究明で確実にバレて、信用を一撃で失います。
「怒られるのが怖いからこそ、即座にスケールを当てて写真を撮り、数値を揃えて監理者に頭を下げる」。これが一番傷口を浅くし、結果的に現場と自分を守る最短ルートです。
気づいた時点でやることは、以下の順番です。
- ズレの実測（芯からの水平方向のズレ量、埋込み長さの不足量またはボルトの出の長さ、傾き）を数値で記録する
- 写真を複数アングルで撮る（全体・寄り・スケール当てたもの）
- 監理者・設計者・鉄骨製作会社に速報を入れる
- 指示を待ってから是正方法を決定する
実測には、水平方向のズレは鋼製巻尺とスケール、傾きは下げ振りやレベルを使うのが基本です。「目視で大体10mmくらい」ではなく、「通り芯からX方向に12mm、Y方向に3mm」まで数値化しておくと、報告も是正判断も一気にスムーズになります。
打設後に気づいたら：症状ごとの対応の分かれ道
パターン3のように打設後・脱型後に気づいた場合、症状によって対応が分かれます。
埋込み不足（ボルトの出が長すぎる）→ 天端増し打ちが候補
型枠のセット位置が高すぎた、あるいは基礎天端のレベルが低すぎたことが原因で、必要な埋込み深さが確保できていないケースです。この場合、基礎の天端そのものを打ち増して、実質的な埋込み深さを稼ぐ「天端増し打ち」が候補になります。
へりあき・かぶり不足（外側に寄りすぎている）→ 断面増し打ちが候補
ボルトが基礎の外側に寄りすぎて、コンクリートのへりあき（かぶり厚）が確保できていないケースです。この場合、基礎の側面を太らせて必要なへりあきを確保する「断面増し打ち」が候補になります。
それ以外の水平位置ズレ → BPクリアランス吸収・長穴加工・座金補強・台直し・あと施工アンカー
上の2つに当てはまらない、単純な水平方向のズレの場合は、増し打ちでは解決しません。前章で挙げた、BPのクリアランスで吸収する、BPを長穴加工する、座金で補強する、台直しする、あと施工アンカーに切り替える、といった選択肢の中から、設計者・監理者が判断します。
ズレ量が大きすぎる場合 → 設計協議
ズレ量が大きく上記のどれでも対応が難しい場合は、現場だけで判断できる範囲を超えています。構造的な取り合いそのものを設計側で再検討してもらうことになります。
いずれのケースでも、現場が決めるのは「症状の実測と報告」までです。どの是正方法を採用するかは、必ず設計者・監理者の指示を仰いでください。
増し打ちの実務手順（天端増し打ち・断面増し打ち共通）
設計者・監理者から増し打ちでの是正が承認された前提で、一般的な手順は次のとおりです。天端増し打ちか断面増し打ちかで打ち増す場所は変わりますが、進め方の基本は共通しています。
- 周辺のはつり・清掃 増し打ちする範囲の既存コンクリート表面をはつり、目荒らしをして新旧コンクリートの付着を確保します。浮きやレイタンスは必ず除去します。はつり面は水で洗浄し、打設直前まで湿らせておくと付着が安定します。
- 鉄筋・アンカーボルトの清掃 油分や汚れ、浮き錆があれば清掃します。アンカーボルトのネジ部は養生テープやキャップで保護し、コンクリートやモルタルが付着しないようにします。ここでの養生忘れは、鉄骨建方当日に「ナットが入らない」というトラブルに直結するので要注意です。
- 型枠・止水の設置 増し打ち範囲に合わせて型枠を組みます。既存コンクリートとの打継ぎ部からの漏れを防ぐため、必要に応じて止水材（シール材や止水テープ）を使用します。天端増し打ちの場合は水平精度、断面増し打ちの場合は側面の通りを特に意識して型枠を建て込みます。
- 打設 増し打ち部は断面が小さくなることが多いため、材料分離しにくい配合・スランプの生コン、または無収縮モルタルを使用するケースが一般的です。バイブレータが入りにくい場合は、型枠のタッピングや流動性の高い材料の選定で対応します。
- 養生 打ち増し部は断面が薄く乾燥しやすいため、湿潤養生の期間・方法をいつも以上に意識します。気温が低い時期は保温養生も検討します。
- 精度確認 脱型後、アンカーボルトの位置・レベル・埋込み長さを再測定し、鉄骨製作図・ベースプレート穴位置と整合するか確認します。可能であれば、実際のベースプレートを仮置きして穴に通るか確認しておくと安心です。
現場の立ち回り術：報告と根回しで傷口を浅くする
手順を知っているだけでは現場は回りません。若手が本当に困るのは「誰に、どう伝えるか」です。
監理者への第一報は「実測値・写真・原因・選択肢」をワンセットで
電話やLINEでまず何を言うか迷うと思いますが、言い訳から入らないことが鉄則です。おすすめの順番はこうです。
- 現象（「〇〇通りのアンカーボルトが基礎の外側に寄っています」）
- 実測値（「通り芯からX方向に12mm、埋込み不足は10mm程度です」）
- 原因（推測でよいので「配筋作業中の接触が原因と思われます」）
- 是正案の選択肢（「断面増し打ちか座金補強で対応できないか、ご相談させてください」）
この4点をワンセットで持っていくと、「ちゃんと状況を把握して考えている」と伝わり、頭ごなしに叱られる可能性はぐっと下がります。逆に「すみません、ズレてました、どうしましょう」だけだと、後手に回っていると受け取られやすいです。
鉄骨屋に孔加工を頼むとき
ベースプレートの長穴加工が必要になりそうなら、なるべく早いタイミングで一報を入れましょう。鉄骨製作には工程があるため、直前の依頼はスケジュールに響きます。ズレ量の実測値を先に伝えておくと、鉄骨屋側も加工内容を具体的に検討しやすくなります。口頭だけで済ませず、メールなど記録に残る形で依頼内容を共有しておくと、あとの「言った言わない」を避けられます。
型枠大工に天端の型枠を頼むとき
天端増し打ち・断面増し打ちの型枠は、通常の型枠とは別工程の手間です。急に「明日までにお願いします」ではなく、範囲と時期を早めに伝え、必要であれば現地で立ち会って墨出しを一緒に確認する気配りがあると、現場全体の空気が変わります。段取りの良さは、次に何かあったときに助けてもらえるかどうかにも直結します。
検査・記録で残しておくべきもの
是正が完了したら、次の記録は必ず残しておきましょう。あとから「本当に是正されているのか」を追跡できる唯一の証拠になります。
- 是正前の実測値（ズレ量・埋込み不足量・へりあき不足量）と写真
- 監理者・設計者からの是正方法の指示内容（書面またはメール等の記録）
- 増し打ちを行った場合は、施工時の材料・配合・養生方法
- 是正後の実測値（位置・レベル・埋込み長さ）と写真
- 鉄骨建方前の最終確認結果（ベースプレートの仮置き確認ができるとなお安心）
チェックリストにすると次のようなイメージです。
- □ ズレを実測し数値化したか（水平位置・埋込み不足・へりあき不足を区別したか）
- □ 是正前の写真を残したか
- □ 監理者・設計者に「実測値・写真・原因・選択肢」をセットで報告し、指示を受けたか
- □ 指示された工法で施工したか（自己判断で変更していないか）
- □ 是正後の再測定を行ったか
- □ 鉄骨建方前にベースプレートとの取り合いを確認したか
まとめ
アンカーボルトの位置ズレや埋込み不足は、現場では決して珍しいことではありません。大事なのは、「位置ズレ」と「増し打ち」を混同しないこと、そして気づいた瞬間に自己判断で片付けないことです。
打設前ならただの再位置出し、打設後の埋込み不足なら天端増し打ち、へりあき不足なら断面増し打ち、それ以外の位置ズレならBPクリアランス吸収・長穴加工・座金補強・台直し・あと施工アンカー。この切り分けさえできていれば、監理者への報告も、鉄骨屋・大工との段取りも、驚くほどスムーズになります。
次は「鉄骨建方前のアンカーボルト検査・是正対応」もあわせて整理していく予定なので、気になる方はぜひチェックしてみてください。
