手すりの下地鉄板はいつ入れる？LGSのあと、ボード前に写真で残す

手すりの下地鉄板は、LGS（軽量鉄骨の壁下地）を起こしたあと、ボードを張る前に入れます。図面に書いていないこともあるので、監督が図面から手すり・棚・器具の位置を拾って仕込み、ボードを張る前に写真を撮って残します。入れ忘れたら、ボードの奥で開く中空壁用のアンカーで留めることになりますが、使えるかどうかはメーカー資料と監理者の確認が要ります。

LGS の壁が立ち上がった日の夕方、2階の廊下で。

この記事で分かること

• 手すりの下地鉄板を入れるタイミング（LGS のあと、ボードの前）
• 図面に書いていない手すり・棚・器具の下地を、監督が図面から拾う方法
• 入れたら写真を撮る理由と、入れ忘れたときの直し方

手すりの下地鉄板は「LGSのあと、ボードを張る前」に入れる

僕の現場では、手すりの下地は LGS を起こしてから、ボードを張る前に入れています。スタッドが立つ前は付ける相手がなく、ボードを張ったあとは中が見えなくなるからです。つまり、手すりがしっかり付くかどうかは、ボードを張る前に決まります。手すり本体を付けるのは仕上げのあとでも、下地の段取りは軽天工事の途中に入れておきます。

軽天工事の中での順番は、壁・設備・天井の流れに乗せて考えると分かりやすいです。壁の LGS を起こし、設備の配管・配線が壁の中を通ったあと、ボードを張る前に下地鉄板を入れて写真を撮る、という流れです。軽天全体の段取りは軽天工事の段取りにまとめています。

図面に書いていないこともある｜手すりの下地補強は監督が拾う

手すりの下地補強は、図面に書いてあるときもあれば、書いていないときもあります。書いてあれば職人さんは入れてくれますが、書いていない所は誰かが気づかないと入りません。そこを拾うのが監督の仕事です。手すりだけでなく、棚や壁付けの器具も同じように下地が要るので、まとめて拾います。

拾うときは、平面図だけでなく展開図・建具表・家具図・設備図も見比べて、壁に何かが付く所に印を付けていくと漏れにくくなります。細かい納まりは図面を眺めているだけでは気づけないので、ボードを張る前に「この壁に何が付くか」を先に考えておくのがコツです。拾った位置は、職人さんと現地で確かめます。

見る図面	見るところ	拾うもの
平面図	手すり・器具の記号が付いた壁	どの壁に下地が要るか
展開図	壁の立面（高さ・長さ）	手すりの高さと長さ、棚・器具の位置
建具表	扉まわりの金物	壁に付く金物の位置
家具図・什器図	棚・カウンター・吊戸棚	壁で受けるものの範囲
設備図	洗面台・器具の取付位置	器具の下地の範囲

洗面台や便器まわりの下地補強は、ボードの選び方とあわせて内装ボードの選び方でも触れています。仕上げにケイカル板を使う壁なら、見切りや目地の位置も一緒に決めておくと、下地の範囲を決めやすくなります（ケイカル板の目地と見切り）。

新築なら手すりの下地は鉄板｜ビスを効かせるため

新築で手すりの下地を入れるなら、僕は鉄板を入れてビスを効かせるのが一番だと思っています。ボードだけではビスが効かないので、ブラケットのビスを鉄板まで届かせて留める、という考え方です。鉄板の厚みや範囲は、僕の記憶で決めずに設計図・特記仕様書で確認してください。

手すりメーカーの施工説明書にも、石膏ボードのような強度のない壁に直接取り付けないこと、指定の下地を使うこと、下地に十分な厚さと補強が要ることが書かれているものがあります（ナカ工業「愛の手NSシリーズ」取付説明書）。どの下地が要るかは、付ける手すりの施工説明書で確かめるのが確実です。

入れたら、ボードを張る前に写真を撮る

下地を入れたら、ボードを張る前に写真を撮って、下地が入っていることが分かるようにしておきます。ボードを張ったあとは、入っているかどうかを目で確かめる方法がないからです。あとで手すりを付ける職人さんに位置を伝えるときにも、この写真がそのまま使えます。

撮るときは、どの壁か分かる引きの写真と、鉄板が入っている様子が分かる寄りの写真をセットにすると、あとで見返しやすくなります。展開図に「どこに入れたか」を書き込んで、写真と一緒に残しておくと、仕上げのあとでも位置を追えます。

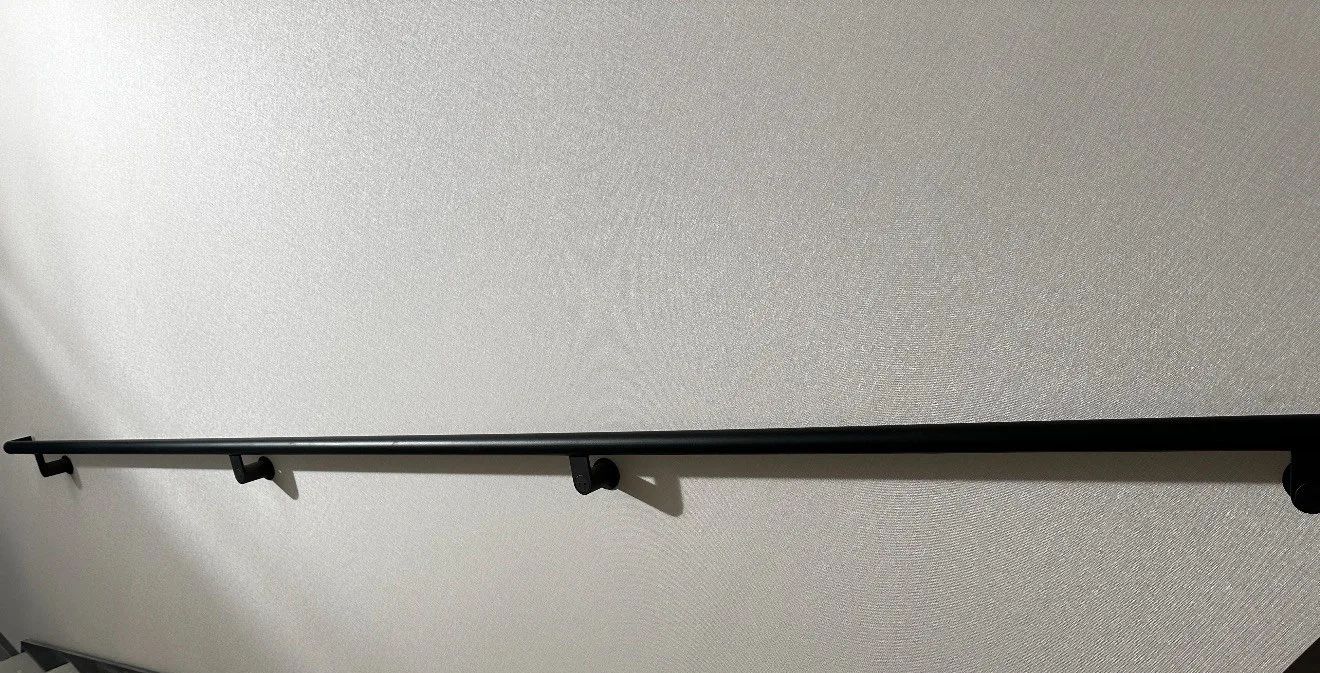

階段の手すりの下地がないとき｜中空壁用アンカーで直した話

正直に書くと、僕は手すりの下地鉄板を入れ忘れたことがあります。内部階段の手すりで、ボードにクロスを張った壁でした。気づいたときにはボードもクロスも張り終わっていて、LGS のスタッドは穴をあけないとどこにあるか分からない状態でした。

中空壁用のアンカーは、どれでも手すりに使えるわけではありません。使えるかどうか、何本で留めるかは、アンカーメーカーの資料にある許容荷重と、手すりメーカーの施工説明書で確かめてください。手すりは人が体重を預けるものなので、直し方は現場で決めずに監理者に報告して、指示を仰ぎます。

準備物チェックリスト（印刷して使う）

ボードを張る前日までに通すリストです。現場によって要らないものは消して使ってください。

• ☐ 平面図・展開図・建具表・家具図・設備図から、手すり・棚・器具が付く壁を拾った
• ☐ 拾った位置を展開図に書き込み、職人さんと現地で確かめた
• ☐ 下地鉄板の厚みと範囲を、設計図・特記仕様書で確認した
• ☐ 付ける手すりの施工説明書で、必要な下地を確認した
• ☐ ボードを張る前に、下地が入っていることを自分の目で見た
• ☐ 引きと寄りの写真を撮り、展開図と一緒に残した

手すりは最後に付くものですが、効くかどうかはボードを張る前に決まります。ボードを張る前日までに、手すり・棚・器具の下地を図面から拾って位置を職人さんと確かめ、入れたら写真を撮っておきましょう。
